 موشن کرین ماشینی/دالی سقفی/زمینی و اسپایدر کم هوایی ...

 تجهیزات فیلمبرداری اتوماتیک


• نوعی از کرین تجهیز شده که حرکت در همه جهات به صورت اتوماتیک و یا توسط اپراتور بدون تماس مستقیم با کرین انجام میگیرد . این عمل توسط دسته کنترل Joystick و یا فرمان های دورانی (Hand Wheel) اعمال شده و به وسیله موتور های دقیقی (Servo Motor)که به محورهای دورانی موسوم به Pan ,Tilt, Roll متصل هستند تبدیل به حرکت های دوربین میشوند.
• همچنین مانند این سیستم قابلیت نصب لرزش گیر را بر روی تمامی محورها دارا میباشد.
• تغییر زوایای دوربین به راحتی و به سرعت و در حین حرکت میتواند صورت پذیرد.
• از این سیستم جهت فیلمبرداری فیلم ها – آگهی های تجاری و کلیپ های موسیقی استفاده میشود.
• این سیستم قابلیت نصب بر روی خودرو ,قایق , اتوبوس و کامیون , قطار را دارا می باشد.

ویژگی ها :


• امکان از بین بردن نوسانات و لرزش ها از روی حرکت های Pan , Tilt به وسیله استفاده از ژیروسکوپ در این محورها برای تصاویر (10 - 500mm film lenses)
• امکان غیر فعال نمودن متعادل کننده ژیروسکوپی جهت برداشت های با لرزش ( مستند گونه)
• امکان Pan= 360° درجه
• امکان Tilt=200°
• امکان Roll=270°
• سرعت دوران 6 sec / 360°
• قابلیت فیلمبرداری و کنترل حرکت های دوربین در سرعت های بالا
• قابلیت ثابت نگه داشتن سطح افقی دوربین حتی در پیچش های ناگهانی خودرو در جاده
• قابلیت اعمال Zoom ,Focus , Iris اتوماتیک
• قابلیت Save کردن حرکت ها و الگوهای حرکتی و استفاده مجدد از حالت اتوماتیک آن (Teaching Mode)

 اسپایدر کم هوایی ( ورزشگاه آزادی) سقفی و دالی زمینی در دور

ورزشگاه ها جهت حرکت دوربین سرعتی برای مسابقات فوتبال/والیبال/

تصویری از اسپایدر کم در حال انجام وظیفه !

بسکتبال/ دو میدانی/شنا/اسب سواری....


تجهیزات تراولینگ ودالی اتوماتیک



تجهیزات تراولینگ ودالی اتوماتیک

(Traveling-Dolly) :
این سیستم همانند حرکت دالی مرسوم نقش چرخش دوربین حول سوژه را دارد اما با این تفاوت که اتوماتیک و یا به وسیله کنترل از راه دور انجام می شود.


ویژگی ها :

• طراحی شده برای حرکت های دورانی و خطی
• قابلیت نصب افقی و عمودی
• مناسب برای حرکت های سریع و توقف های نرم ونامحسوس
• استفاده در میادین ورزشی ( تعقیب حرکت ورزشکاران)
• قابلیت کنترل راه دور حرکت ها (Dolly, booming up and down, Flight Head)
• استفاده از Motion Controller , Servo Motor
• قابلیت Save کردن حرکت ها و الگوهای حرکتی و استفاده مجدد از حالت اتوماتیک آن (Teaching Mode)
• قابلیت امتداد حرکت تا 50 متر
• حداکثرسرعت 10 m/sec

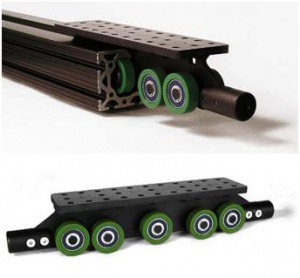

گاید راهنمای تراولینگ دوربین فیلمبرداری


این مکانیزم ها جهت حرکت روان و سریع اجزای فیلمبرداری مورد استفاده قرار میگیرد. این اجزا قابلیت تحمل گشتاور و وزن حامل زیادی را داشته و قادر است با سرعت های بالا این اجزا را حرکت دهد.
از این مجموعه میتوان برای حرکت دادن دوربین در محیط های بسته مانند راهرو ها –داخل اتوبوس – کابین هواپیما و... استفاده نمود.
ویژگی ها :
گاید راهنمای تراولینگ دوربین فیلمبرداری
• حداکثرسرعت 15 m/sec
• حداکثر شتاب تا 20 m/ss


تجهیزات فیلمبرداری نماهای بالایی Bird View




تجهیزات فیلمبرداری نماهای بالایی Bird View دوربینهای سیمی با قابلیت حرکت دوربین بر فراز محل های فیلمبرداری که اصطلاحا به نمای دید پرنده (Bird View).
این مجموعه با تصاویر زیبای فیلمبرداری شده از نمای بالای استادیوم های ورزشی (فوتبال) معرف حرکت هایی با توانایی و بازه حرکتی بالا میباشند.
این مجموعه با کنترل حرکت دورانی چهار وینچردر چهار گوشه موقعیت دقیق محل و ارتفاع دوربین را در نقاط مختلف محدوده فیلمبرداری کنترل میتماید.
همچنین حرکت های دوربین شامل بر Pan, Tilt , Zoom,Focus توسط اپراتور دوم قابل کنترل میباشد.
این مجموعه علی رقم تکنولوژی پیشرفته در کنترل آن دارای عملکردی راحت میباشد که توسط
دو اپراتور قابل کنترل میباشد.
- قابلیت حمل دوربین تاوزن 5 کیلوگرم
- ماکزیمم سرعت دوربین 8 متر بر ثانیه
- ماکزیمم محدوده قابل پوشش 200*200 مربع
- قابلیت باطری ها تا 6 ساعت عملکرد

تجهیزات ضد لرزش دوربین فیلمبرداری


تجهیزات ضد لرزش دوربین فیلمبرداری

دمپرو فنر :
 سیستم ضد لرزش پایه دوربین فیلمبرداری.
در این سیستم به وسیله استفاده از ژیروسکوپ و همچنین بکارگیری فنر ودمپرها لرزش های ناشی از حرکت به طور کامل حذف شده و تصویری شفاف و بدون لرزش خواهیم داشت.

• استفاده از دمپر های روغنی دورانی و خطی جهت دفع ضربه های ناگهانی
• شروع وتوقف نرم در حرکت های Pan ,Tilt , Roll و همچنین حرکت تلسکوپی بازو



سکو های فیلمبرداری دالی قابل نصب بر روی خودروTruck Dolly  سکوی قابل نصب بر روی خودرو جهت اجرای حرکت دورانی حول مرکز کمان ( دالی )


ازویژگی های این مجموعه :

قابلیت دوران دوربین بر روی ریل و همچنین دوران خود مجموعه ریل حول خودرو در حین حرکت میباشد.
-قابلیت حذف لرزش های حاصل از ناهمواری های جاده به وسیله ژیروسکوپ وداشتن تصویری نرم وبدون لرزش
قایلیت کنترل حرکت های دوربین از داخل خودرو دیگر(بدون سیم)
قابلیت Save کردن حرکت ها و الگوهای حرکتی و استفاده مجدد از حالت اتوماتیک آن (Teaching Mode)

کنترل Pan,Tilt ,Zoom,Focus دوربین از راه دور









کنترل Pan,Tilt ,Zoom,Focus دوربین از راه دور

(کنترلر راه دور ):
این وسیله قابلیت اعمال Zoom ,Focus , Iris را بدون دسترسی به دوربین فراهم می آورد. معمولا در کنار سه پایه ریموت از آن استفاده میشود.

میز اپراتور :

جهت هدایت حرکت های دوربین از قبیل Pan , Tilt , Roll , Zoom , Focus , Camera on/off از این میز و اهرم های دسته (Wheel) واهرم های جایگزین (Joyestick) استفاده میشود که دقیقا همان عملکرد اجزا روی دوربین و پایه های آن را دارا میباشند اما با این تفاوت که سریعتر و دقیق تر و راحتر

لرزش گیر ولرزش ساز پایه دوربین




لرزش گیر ولرزش ساز پایه دوربین

این وسیله(Vibration Box) دو عملکرد متفاوت دارد :
1- حذف لرزش های دوربین (تصویر بدون لرزش)
2- ایجاد مصنوعی لرزش (افکت مستند) که این شدت لرزش قابل تنظیم ثابت و متغیر میباشد.
از این وسیله همچنین میتوان جهت شبیه سازی جاده های ناهموار هنگامی که خودرو حامل امکان حرکت در این شرایط را ندارد استفاده نمود

سه پایه اتوماتیک دوربین فیلمبرداری



سه پایه اتوماتیک دوربین فیلمبرداری

 (Teachable Tripod) :
این مجموعه همانند فرمان های جایگزین بالا

(Pan,Tilt ,Roll) بوده اما به علت ظاهر و طریقه عملکرد مشابه پایه دوربین های مرسوم برای اپراتورها ( مخصوصا کارهای تلویزیونی) ملموس و راحتر میباشد. در این سه پایه دوربین بر روی آن وصل نبوده و حرکت های دست اپراتور به واسطه سنسور های انکودر تعبیه شده در محل دوران محور های (Pan,Tilt ,Roll) وبرنامه نرم افزاری کنترلر(Motion Controller) به موتور های (Servo Motor) مجموعه متحرکی که دوربین بر روی آن نصب شده منتقل میگردد.
این مجموعه قابلیت ذخیره سازی و تکرار اتوماتیک حرکت های قبلی اپراتور را دارا میباشد.
مناسب برای موقعیت هایی که حضور اپراتور میتواند خطر آفرین باشد یا امکان حضور فیلمبردار مقدور نمیباشد(مانند فضای داخل خودرو-زمین های ورزشی-استودیوها) و نیاز به کنترل از راه دور باشد از این مجموعه میتوان استفاده نمود.
